Viisi usein kysyttyä kysymystä hybridilämmityksestä LVI-suunnittelijoilta

Useampaa eri lämmönlähdettä yhdistävä hybridilämmitys on jatkuvasti suositumpi lämmitysmuoto. Uudenlainen lämmitysmuoto herättää myös kysymyksiä: Mitä LVI-suunnittelijan tulee ottaa huomioon järjestelmää suunnitellessa?

Miten hybridilämmitysjärjestelmä poikkeaa muista lämmitysjärjestelmistä?
Hybridilämmitys yhdistää kahta tai useampaa lämmönlähdettä, esimerkiksi kaukolämpöä, maalämpöä ja lämmön talteenottoa.
Erilaisia hybridilämmitysratkaisuja sekä niiden valmistajia on markkinoilla useampia. Myös niiden suunnittelu- ja asennustavat vaihtelevat.

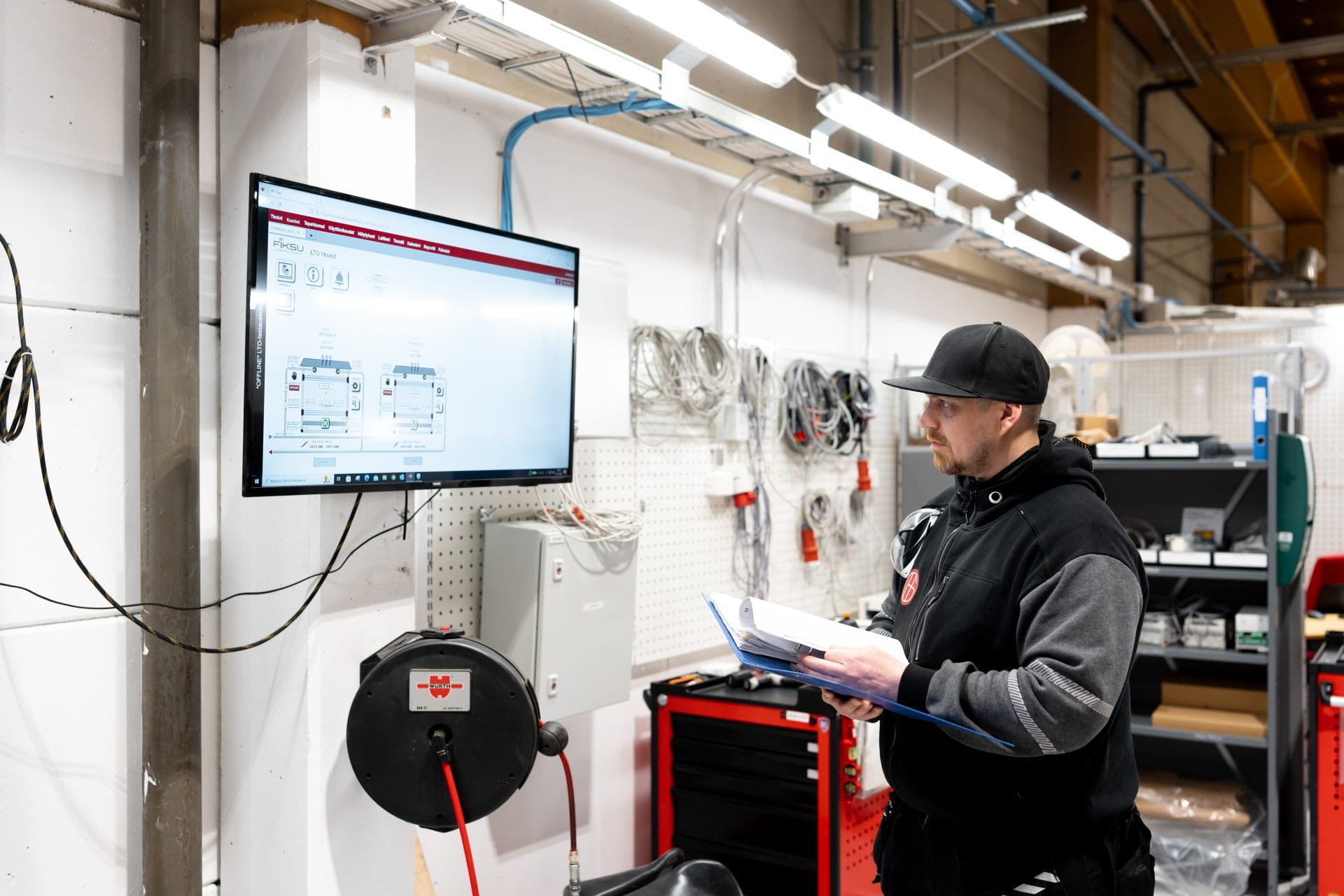

Muiden valmistajien hybridilämmitysratkaisuita poiketen HögforsGST:n HybridHEAT-järjestelmä on tehtaalla moduuleista valmistettu. Sen ohjausjärjestelmä on myös käynyt läpi tehdastestin. Työmaalle saapuu siis nopeasti asennettava, moduuleista koostuva kokonaisuus. Työmaalla asennetaan ainoastaan moduulien väliset putkistot sekä kaapeloinnit.

HybridHEAT-järjestelmän sydämessä on tehdastestattu älykäs ohjausjärjestelmä. Ohjausjärjestelmä voidaan liittää Modbus-väylän avulla kiinteistöautomaatioon. Tällöin rekistereistä valitaan, mitä halutaan ohjata tai seurata.

Mitä tukimateriaaleja LVI-suunnittelijoille on tarjolla hybridilämmitysjärjestelmän suunnittelua varten?
HögforsGST tarjoaa LVI-suunnittelijoille kattavat tukimateriaalit hybridilämmitysjärjestelmän suunnittelua varten. Näihin kuuluvat muun muassa kytkentäkaavio DWG-tiedostona, mittakuvat, sähkökuvat, kaapeliluettelot sekä tekniset tiedot.

Lisäksi suunnittelijalle tarjotaan käytännön suunnitteluapua: mitä aikaisemmassa vaiheessa HögforsGST otetaan mukaan suunnitteluprosessiin, sitä parempaa tukea suunnittelijalle voidaan tarjota. Aikaisessa vaiheessa aloitettu suunnitteluyhteistyö mahdollistaa myös tarkempien tietojen ja kuvien koostamisen laitteistosta.

Miten laajan sähköurakan hybridilämmitysjärjestelmä vaatii? Vaaditaanko suunnitteluun sähkösuunnittelijaa?
Sähköurakan laajuus ja sähkösuunnittelijan tarve riippuu laitevalmistajasta.

HögforsGST:n HybridHEAT-järjestelmä on suunniteltu niin, että se vaatii vain rajallisen sähköurakan. Sähkösuunnittelijan tehtäväksi jää ainoastaan mitoittaa ryhmäkeskukseen tulevat kaapelit,sillä kaikki muut sähkötyöt on tehty valmiiksi tehtaalla.

HybridHEAT-järjestelmä sisältää myös valmiiksi integroidun sähkökeskuksen, joten projektiin ei tarvitse sijoittaa erillistä sähkökeskusta. Kaikki tarvittavat komponentit toimitetaan järjestelmän mukana. Sähkökeskus sisältää myös energiamittarin.

Järjestelmään tulee kaksi sähkönsyöttöä. Toinen syöttö tulee toimituksen mukana tulevaan sähkön ryhmäkeskukseen DB01. Tämä on lämpöpumpuille tarkoitettu ja se sisältää sähkömittaukset, joita käytetään ohjausjärjestelmän energiaraporteissa. Toinen syöttö tulee DB02:lle, joka on tarkoitettu toimilaitteille sekä kiertovesipumpuille. Jos järjestelmässä on LTO-yksiköitä, pitää niiden syötöt suunnitella. Usein käytetään vanhan puhaltimen syöttöä.

Mitä kaapelointeja työmaalla tehdään ja kenen vastuulla niiden asennus on? Tarvitaanko asennukseen automaatiourakoitsijaa?
HögforsGST:n HybridHEAT-järjestelmän modulaarisen kokonaisuuden ansiosta asennusvaiheessa täytyy tehdä ainoastaan moduulien väliset kaapeloinnit sekä kytkeä moduulit sähköön. Tämän voi hoitaa sähköurakoitsija.Näin ollen automaatiourakoitsijaa ei välttämättä tarvita HybridHEAT-järjestelmän asennuksessa lainkaan, ellei järjestelmää haluta liittää kiinteistöautomaatioon. Toimituksen ja asennuksen yhteydessä ei tarvitse myöskään tehdä ohjelmointeja, sillä kaikki ohjelmointi on tehty tehtaalla valmiiksi.

HybridHEAT-järjestelmän vaatimat välikaapeloinnit on merkitty HögforsGST:n toimittamaan kytkentäkaavioon tuplaväkäsillä ja eritelty kaapeliluettelossa. Sähkön tarpeet keskuksille on myös mainittu kaapeliluettelossa.

HögforsGST:n Support-palvelu pystyy tekemään kaikki säädöt, testaukset ja jopa käyttöönoton etänä.

Kuinka laitteet sijoitellaan kohteessa? Kuka sijoittelusta vastaa?
Laitteiden sijoittelusta kohteessa vastaa LVI-suunnittelija. Kun kohteeseen valitaan HögforsGST:n HybridHEAT-järjestelmä, yritys toimittaa mittakuvat LVI-suunnittelijan tueksi. Tällöin suunnittelija voi tarkastella niitä kohteen mukaan ja arvioida, miten laitteet sopivat tilaan.
